PLC制御 二重ロール成形機

製品の説明

二層ローリング成形機、ツーリング付きロールフォーマー、ppglロール成形機

クイック詳細：

1. 厚さ：0.4-0.8mm
2. 材質：G550/G350、塗装済みシート
3. 入力幅：1250mm

機械リスト：

1. 油圧デコイラー
2. 二層ロールフォーマー
3. 2セットの油圧切断装置
4. ランアウトテーブルまたは自動スタッキング装置
5. シーメンスPLCとIOP/タッチスクリーン、シュナイダーブランドインバーター

説明/完全ラインの技術的パラメータの詳細：

• 5TX1250mm油圧アンコイラー（コイルカー付き）

コイル内穴を拡張するための油圧システム、ポンプモーター：3KW
コイル内径= 510±30mm
積載量：最大5トン、コイル幅最大1250mm
テーパーウェッジ拡張タイプ
コイルを回転させる駆動モーター、3KW、手動周波数速度制御
スナバーアーム/サポートアーム/コイルカーなどのその他の設計（ご要望に応じて）

• エントリローラー＆手動プレシャーリング装置

2セットのプレシャーリング装置
シートの最終部分の端部のみを切り取るため
作業厚さ：最大0.8mm

• 以下の表に示す切断詳細を備えたロール成形機：

• PLC制御システム

シーメンスブランドPLCとタッチスクリーン、シュナイダー/シリン/デルタブランドインバーター、オムロンエンコーダー

切断公差≤±1mm

制御電圧24V

• 製品ラック非動力、3ユニット

用途：

二重シートロール成形機は通常、デコイラー、2つのエントリ供給ガイド（エントリシャーリングオプション付き）、2つのロール成形システム、2つの切断ダイを備えた1つの切断フレーム（この二重レベルロール成形機が金属釉薬屋根瓦を製造するように設計されている限り、油圧プレスが装備されます）、1つの伝送システム、1つの制御システム、およびランアウトテーブルで構成されています。油圧デコイラーと自動スタッキング機は、この二層ロール成形機にオプションで、要件に応じて装備されます。ヨーロッパのお客様向けには、機械本体に安全カバーとCEマークも付いています。

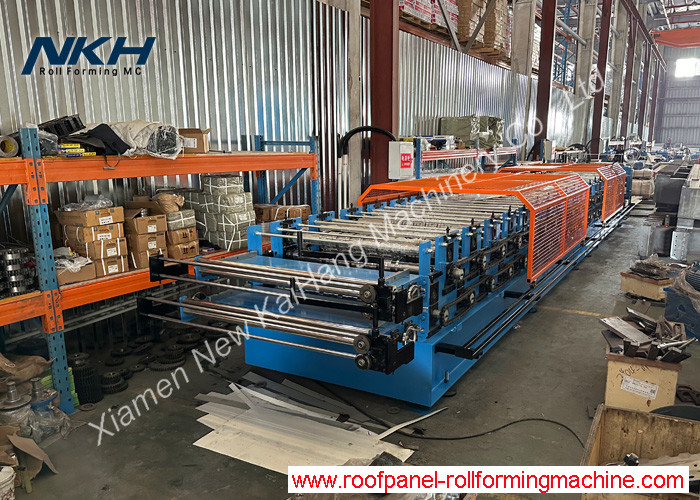

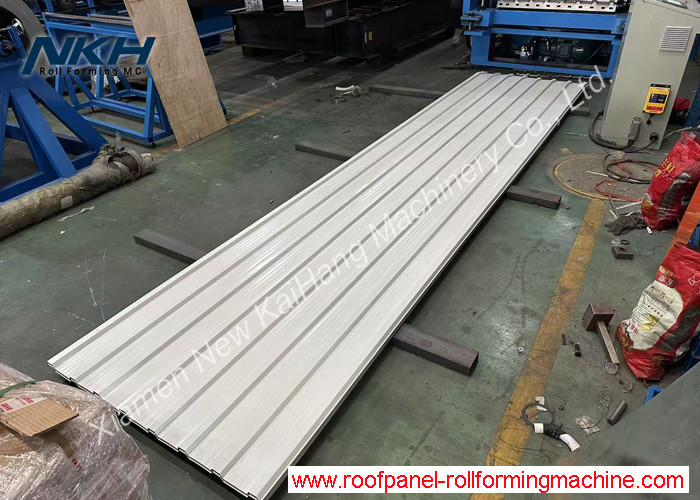

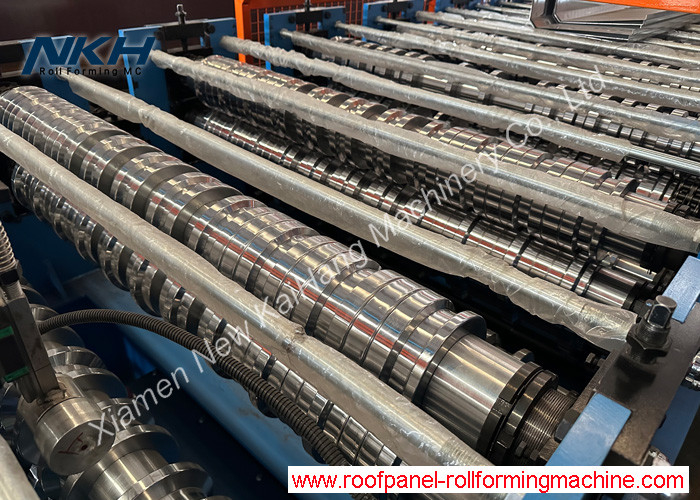

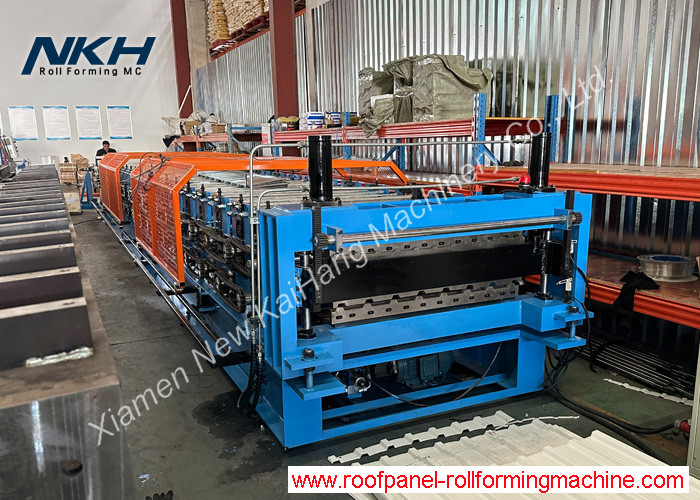

プロファイル図面/レイアウト/機器参照写真：
