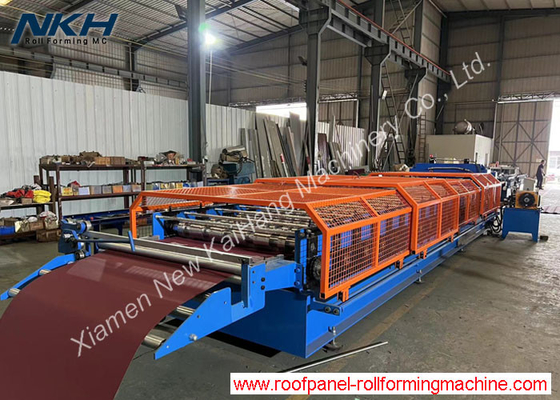

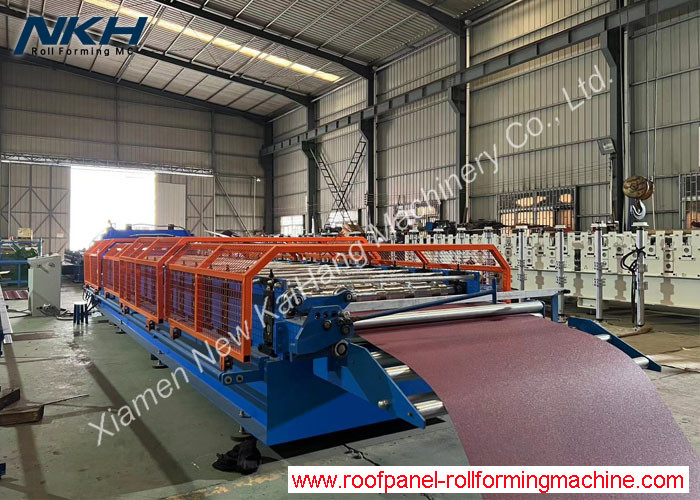

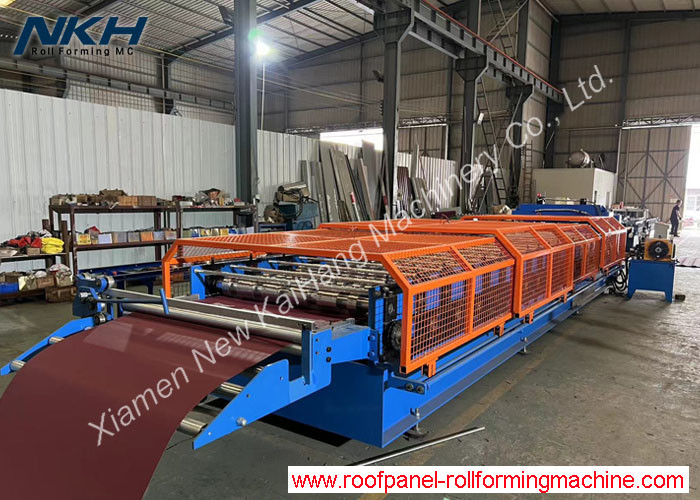

YX22-211-1105 メタル・タイル・ロール・フォーミング・マシン

製品の説明

メタル・屋根タイル・ロール・フォーム・マシン

適用:

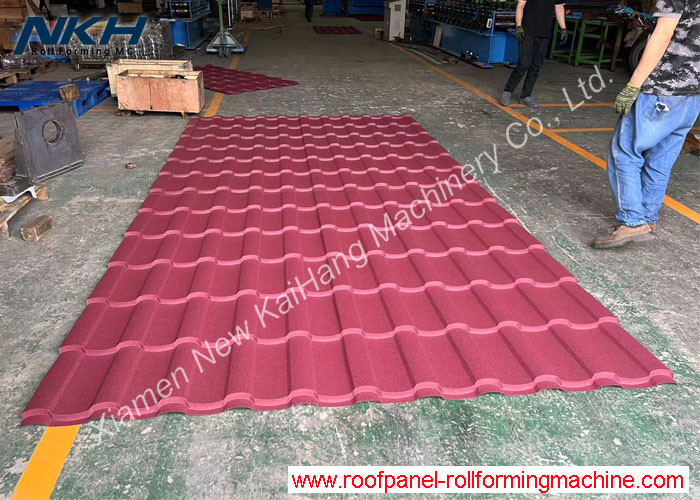

高品質のプリペイントシートからガラスのタイルロール形成機械で製造された金属ステップ屋根タイルは,ほとんどの場合,ヴィラや一部の住宅の屋根として適用されます.

メタルガラスの屋根タイルと通常のメタル屋根パネルの間にたった一つの重要な違いがあります. 階段です.階段のある通常の金属屋根パネルは金属ガラス屋根タイルと呼ばれます!

簡単な詳細:

1. 厚さ:0.3mm-0.5mm
2. 材料: 高品質のプリペイントコイル
3. 入力幅: 1250mm
4. 実効幅: 1100mm
5. 材料重量:標準で5MT
6. 駆動方式:ギア/スプロケット駆動

機械リスト:

1. 液体式脱コイルまたは手動式脱コイルラック
2. ロール前
3. 水力階段の引く装置,押すために停止
4. 水力切断装置 ステップタイルプレッシング後
5. ランナ・ラック
6. PLC制御システム

完全なラインの説明/技術パラメータの詳細:

• 5TX1250mmの液体脱コイル

コイル内部の穴を拡張する水力システム,ポンプの電力:3KW

コイル 内径=508mm

負荷容量:最大5トン

コイル幅 最大1250mm

ローリングを回す駆動モーター,3KW

縮小型 縮小型

• 入力ローラーと手動前切断装置 (電源なし)

片側だけ切る

作業厚さ:最大0.6mm

• 下の表のように階段の描画と切断の詳細を持つロール形作機:

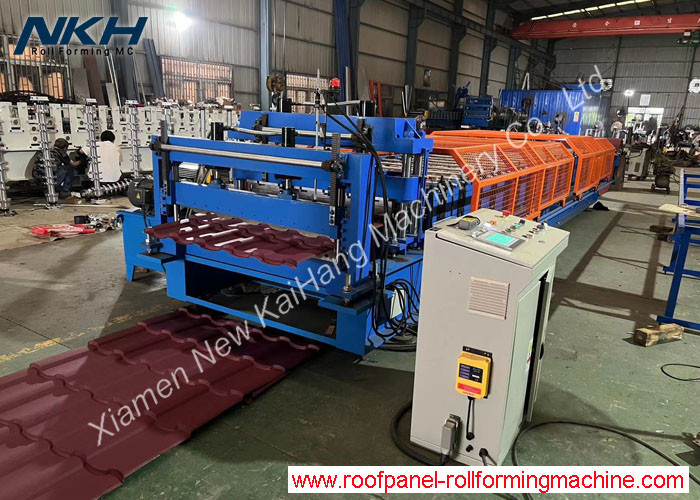

• PLC制御システム

シメンスブランドPLCとタッチスクリーン,シュナイダー/シフリン/デルタブランドインバーター,オムロンエンコーダー

量,描画長 (250-350mm) と切断長 (min.800mm) を自動的に制御する.

切断長さの許容量≤±1mm

制御電圧 24V

• 製品ラック 電源なし 3台

プロフィール図/配置図/機器の参照図:
